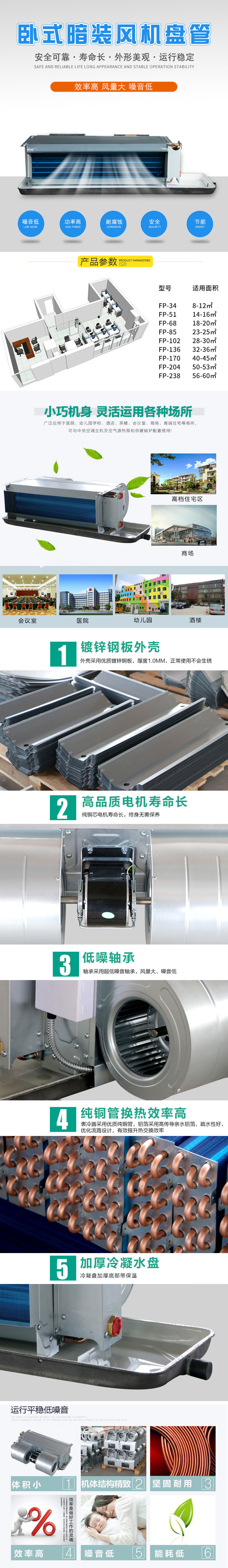

卧式暗装风机盘管
产品选用要点
1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。
2. 风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。
3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定：
1) 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；
2) 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；
3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；
4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。
4. 机组在高档转速下的基本规格应符合表1和表2的规定。
基本规格
|
规格 |
额定风量(m3/h) |
额定供冷量(kW) |
额定供热量(kW) |
|
FP-34 |
340 |
1.80 |
2.70 |
|
FP-51 |
510 |
2.70 |
4.05 |
|
FP-68 |
680 |
3.60 |
5.40 |
|
FP-85 |
850 |
4.50 |
6.75 |
|
FP-102 |
1020 |
5.40 |
8.10 |
|
FP-136 |
1360 |
7.20 |
10.80 |
|
FP-170 |
1700 |
9.00 |
13.50 |
|
FP-204 |
2040 |
10.80 |
16.20 |
|
FP-238 |
2380 |
12.60 |
18.90 |
基本规格参数表
|
规格 |
额定风量(m3/h) |
输入功率(W) |
噪声[dB(A)] |
水阻(kPa) |
|
|
|
|
|
低静压机组 |
高静压机组 |
低静压机组 |
高静压机组 |
|
|
|
|
|
|
30Pa |
50Pa |
30Pa |
50Pa |
|
|
|
|
|
|
FP-34 |
340 |
37 |
44 |
49 |
37 |
40 |
42 |
30 |
|
FP-51 |
510 |
52 |
59 |
66 |
39 |
42 |
44 |
30 |
|
FP-68 |
680 |
62 |
72 |
84 |
41 |
44 |
46 |
30 |
|
FP-85 |
850 |
76 |
87 |
100 |
43 |
46 |
47 |
30 |
|
FP-102 |
1020 |
96 |
108 |
118 |
45 |
47 |
49 |
40 |
|
FP-136 |
1360 |
134 |
156 |
174 |
46 |
48 |
50 |
40 |
|
FP-170 |
1700 |
152 |
174 |
210 |
48 |
50 |
52 |
40 |
|
FP-204 |
2040 |
189 |
212 |
250 |
50 |
52 |
54 |
40 |
|
FP-238 |
2380 |
228 |
253 |
300 |
52 |
54 |
56 |
50 |
5. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点：
1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；
2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；
3) 额定值各项参数均为风机在高档转速下的值，设计时一般宜按产品样本的中档风速下的数值选用。若产品未提供不同风速下的额定值数据，可参照表3进行换算。
表3 风量换算系数
| 额定值类别 |
高档风速 |
中档风速 |
低档风速 |
|
风量 |
1 |
0.75 |
0.50 |
6. 对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
7. 对低温、蓄冷空调系统，应选用大温差机组。
8. 目前，风机盘管机组有下列控制类型：
1) 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制；
2) 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制；
3) 仅带三速选择开关，实施手动控制。
4) 风机无级调速控制。
根据有关节能标准的要求，应采用电动温控阀和三档风速结合的控制方式。
9. 选用产品时，应注意噪声、凝露以及配用电机质量三个问题。这是目前抽检中，存在质量问题较多的项目。
10. 国内外风机盘管机组标记方法不同，设计选型需注意和区别。
